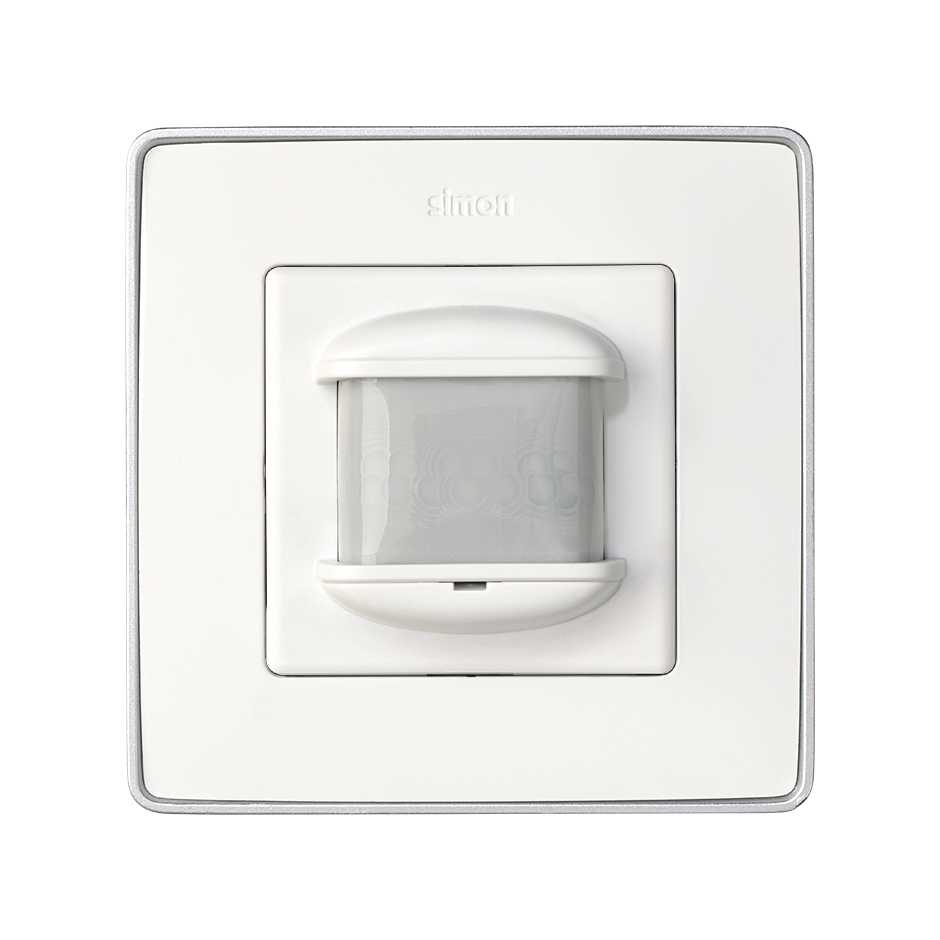

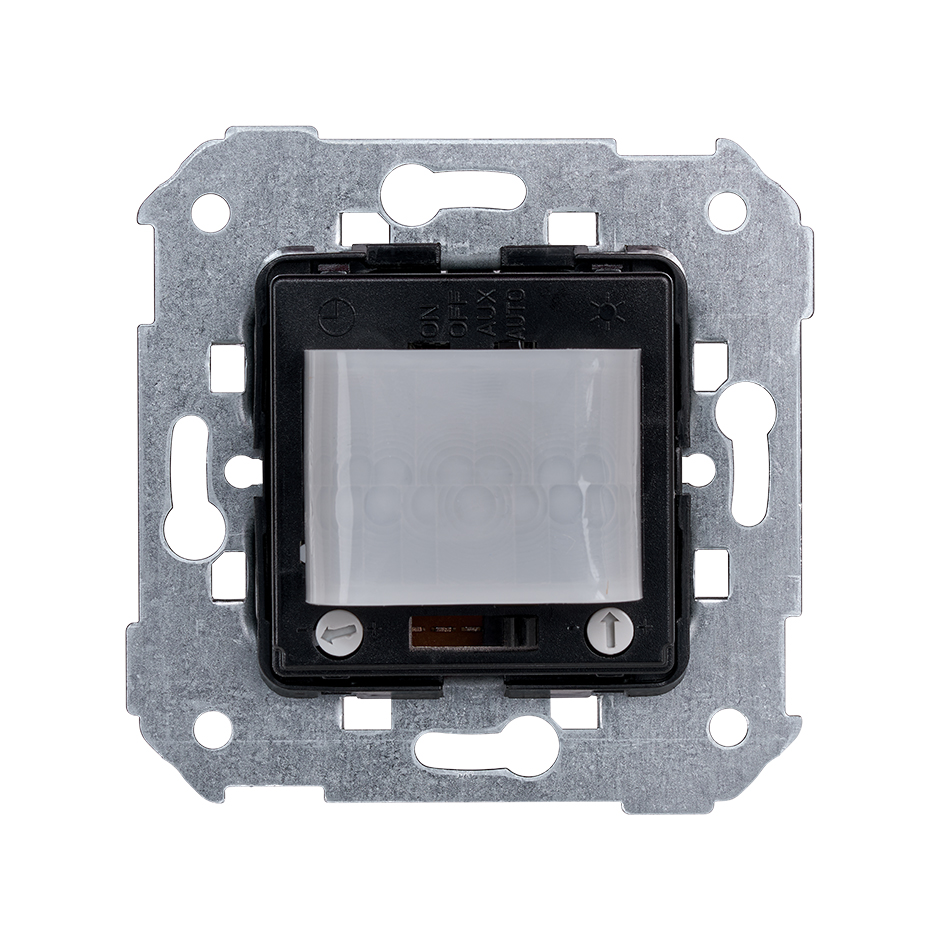

Vista frontal detector presencia

Esta imagen representa la solución combinada de diferentes referencias

Vista frontal detector presencia

Esta imagen representa la solución combinada de diferentes referencias

Ref
75343-39

Detector de presencia con ángulo de cobertura de 180º y alcance aproximado de 9 metros 鶹ýӳ 75

Precio/Unidad
147,14€
Embalaje
1 Unidad

Descargas disponibles

Ficha técnica
Manuales de instalación
Declaración de conformidad
Planos y cotas
Diagrama técnico
¿Necesitas asesoramiento?
Caracteristicas destacadas
Serie
鶹ýӳ 75
Series compatibles

鶹ýӳ 82

鶹ýӳ 82 Detail

鶹ýӳ 75

鶹ýӳ 27

鶹ýӳ 27 Scudo

鶹ýӳ 31

鶹ýӳ 82 Concept

鶹ýӳ Aqua

鶹ýӳ 27 Play

鶹ýӳ 82 Nature

鶹ýӳ 360

<p class=></p>
Ref
82060-93
Placa para el detector de presencia con ángulo de cobertura de 180º aluminio frío 鶹ýӳ 82 Detail
<p class=></p>
Ref
82060-38
Placa para el detector de presencia con ángulo de cobertura de 180º grafito 鶹ýӳ 82
<p class=></p>
Ref
82060-31
Placa para el detector de presencia con ángulo de cobertura de 180º marfil 鶹ýӳ 82
<p class=></p>
Ref
82060-30
Placa para el detector de presencia con ángulo de cobertura de 180º blanco 鶹ýӳ 82
<p class=></p>
Ref
82060-34
Placa para el detector de presencia con ángulo de cobertura de 180º cava 鶹ýӳ 82
<p class=></p>
Ref
82060-33
Placa para el detector de presencia con ángulo de cobertura de 180º aluminio 鶹ýӳ 82
<p class=></p>
Ref
36000060-190
Tapa para el detector presencia blanco mate 鶹ýӳ 360
<p class=></p>
Ref
36000060-099
Tapa para el detector presencia arena mate 鶹ýӳ 360
<p class=></p>
Ref
36000060-098
Tapa para el detector presencia negro mate 鶹ýӳ 360
<p class=></p>
Ref
36000610-190
Marco para 1 elemento blanco mate con alineador 鶹ýӳ 360
<p class=></p>
Ref
36000610-099
Marco para 1 elemento arena mate con alineador 鶹ýӳ 360
<p class=></p>
Ref
36000610-098
Marco para 1 elemento negro mate con alineador 鶹ýӳ 360
Información de Producto
Descargas
Soporte

La Serie 鶹ýӳ 75 destaca por sus mecanismos de control y regulación de luz. Uno de los más demandados es el Detector de presencia con ángulo de cobertura de 180º, que tiene un alcance aproximado de nueve metros y un temporizador de desconexión de entre 4 y 10 segundos. Su instalación se realiza con embornamiento a tornillo y no debe instalarse con pulsadores con luminoso. La sencillez en su funcionamiento, sin renunciar a un diseño innovador, le convierte en uno de los líderes en las instalaciones aptas para empotrar de su sector. Una serie de componentes electrónicos con aislamiento termoplástico libre de halógenos de primera calidad han sido los materiales utilizados para su fabricación. Válido para las siguientes cargas: incandescencia y halógenas 2600W, halógenas con transformador electromagnético 650 VA, halógenas con transformador electrónico 550 VA, fluorescencia 520 VA, pequeños motores 3 A y lámparas Dulux 100W (máx. 4 lámparas).

Información básica

  • Compatibilidad

    Marcos 鶹ýӳ 27 Play, 鶹ýӳ 27 Scudo, 鶹ýӳ 27, 鶹ýӳ 31, 鶹ýӳ 44 Aqua, 鶹ýӳ 75, 鶹ýӳ 82 Detail, 鶹ýӳ 82 Nature, 鶹ýӳ 82 Concept y 鶹ýӳ 82

  • Compatible con lámparas LED (W)

    100 W

  • Observaciones

    No instalar pulsadores con luminoso.

  • Material

    Metal , Plástico

  • Contenido del embalaje

    Detector de presencia y hoja de instrucciones

Información técnica

  • Mercado disponible

    CE

  • Número de contactos

    5

  • Número de circuitos controlables

    1

  • Número de cables

    4

  • Alcance aproximado (m)

    9

  • Sección de cable admitida (mm)

    1.5 - 2.5

  • Compatible con lámparas fluorescentes (VA)

    520 VA

  • Compatible con bajo consumo (W)

    100 W

  • Compatible con motores (VA)

    8

  • Indicador de consumo (mA)

    0.8 W

  • Temporizador de desconexión

    Entre 4 segundos y 10 minutos

  • Frecuencia (Hz)

    50 Hz

  • IP

    IP20

  • Regulación de la intensidad luminosa (lux)

    De 0 a 1000 lux

  • Linkable

    No

  • Cantidad máxima por circuito

    Sin limitación

  • Tensión nominal (V~)

    230 V~

  • Número de elementos posibles

    1 elemento

  • Temperatura de funcionamiento (ºC)

    0 - 40 ºC

  • Alimentación (V~)

    230 V~

  • Dimensión del hueco (mm)

    40

  • Tipo de mecanismo

    Detection

  • ձó

    Individual

  • Voltaje (V~)

    230 V~

  • Ángulo de cobertura (º)

    180

  • Profundidad (mm)

    52

  • Dimensiones (mm)

    74 x 74 x 54

Instalación y mantenimiento

  • Pelacables necesarios (mm)

    7

  • Garra

    鶹ýӳ 27

  • Instalable en caja de empotrar

    Universal

  • Sentido de instalación

    Horizontal

  • Tipo de instalación

    Apto para superficie y empotrar

  • Extracción de la cubierta

    Únicamente con herramienta

  • Tipo de fijación

    Tornillos

  • Tipo de conexión del terminal

    A tornillo

  • Mantenimiento

    Limpiar con un paño suave y seco. No utilizar paños y/o limpiadores abrasivos que contengan cloro.

Normativa

  • ҲԳí

    3 años

  • Normativa

    Dir. 2014/35/UE LVD|Dir. 2014/30/UE EMC|Dir. 2011/65/UE RoHS + post. mod.|EN 60669-2-1:2004|EN 60669-2-1:2004 A1:2009|EN 60669-2-1:2004 A12:2010|EN IEC 63000:2018

Información logística

  • Peso neto

    0.101KGM

  • Peso bruto

    0.101KGM

  • EAN producto

    8421053086889

  • Embalaje

    1

  • Alto embalaje

    57MMT

  • Ancho embalaje

    76MMT

  • Profundo embalaje

    76MMT

  • Volumen embalaje

    0.329DMQ

  • Peso neto

    0.101KGM

  • Peso bruto

    0KGM

  • EAN embalaje

    8421053086889
